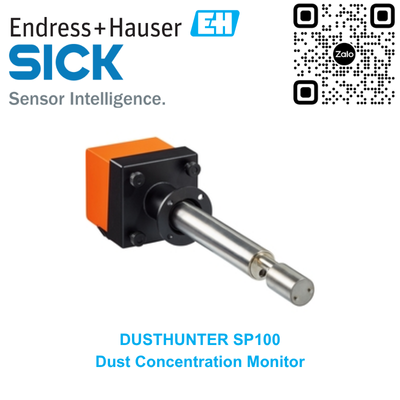

Endress+Hauser DUSTHUNTER SP100 DHSP-T

Giới thiệu về sản phẩm DUSTHUNTER SP100

1. Tổng quan

DUSTHUNTER SP100 là hệ thống đo lường nồng độ bụi tiên tiến, được thiết kế để đo liên tục nồng độ bụi trong khí thải và không khí thải. Sản phẩm này được sản xuất bởi Endress+Hauser SICK GmbH+Co. KG, một công ty hàng đầu trong lĩnh vực công nghệ đo lường và tự động hóa.

2. Nguyên lý hoạt động

Hệ thống DUSTHUNTER SP100 hoạt động dựa trên nguyên lý đo ánh sáng tán xạ (tán xạ về phía trước). Một diode laser chiếu tia sáng vào các hạt bụi trong dòng khí, và một bộ cảm biến nhạy cảm cao sẽ ghi nhận ánh sáng tán xạ bởi các hạt. Tín hiệu này sau đó được khuếch đại và xử lý bởi vi xử lý để xác định nồng độ bụi.

3. Tính ứng dụng

DUSTHUNTER SP100 được ứng dụng rộng rãi trong các nhà máy công nghiệp, nhà máy điện, và các hệ thống xử lý khí thải để giám sát và kiểm soát nồng độ bụi. Hệ thống này giúp đảm bảo tuân thủ các quy định về môi trường và bảo vệ sức khỏe con người.

4. Thông số kỹ thuật chi tiết

• Biến số đo lường: Cường độ ánh sáng tán xạ, nồng độ bụi (mg/m³)
• Dải đo: 0 … 5 mg/m³ đến 200 mg/m³ (có thể điều chỉnh)
• Nhiệt độ khí: -40 … 400°C (tùy phiên bản)
• Áp suất ống dẫn: -50 hPa đến +200 kPa (tùy phiên bản)
• Tín hiệu đầu ra: 3 đầu ra analog 0/2/4 … 22 mA, 5 đầu ra relay
• Nguồn cung cấp: 90…250 V AC hoặc 24 V DC

5. Các tùy chọn và phụ kiện

• Đơn vị phát/nhận DHSP-T: Nhiều phiên bản với các chiều dài và vật liệu khác nhau
• Đơn vị điều khiển MCU: Có phiên bản với và không có nguồn cung cấp không khí làm sạch tích hợp
• Đơn vị cung cấp không khí làm sạch bên ngoài: Dành cho áp suất ống dẫn cao
• Vỏ chống thời tiết: Bảo vệ thiết bị khi sử dụng ngoài trời
• Phụ kiện lắp đặt: Dây kết nối, ống dẫn không khí làm sạch, van một chiều, bộ kiểm tra tuyến tính

DUSTHUNTER SP100 là giải pháp lý tưởng cho việc giám sát nồng độ bụi trong các ứng dụng công nghiệp, giúp đảm bảo hiệu quả hoạt động và tuân thủ các tiêu chuẩn môi trường. Nếu bạn cần thêm thông tin chi tiết hoặc có câu hỏi nào khác, hãy cho tôi biết nhé!

Dưới đây là danh sách các số Part No. cho các thành phần của hệ thống đo lường DUSTHUNTER SP100:

Bộ phát/nhận DHSP-T

• DHSP-T2V11NNXX: 1043883
• DHSP-T2V21NNXX: 1043884
• DHSP-T4V11NNXX: 1043885
• DHSP-T4V21NNXX: 1043886
• DHSP-T2H11NNXX: 1043891
• DHSP-T2H21NNXX: 1043892
• DHSP-T4H11NNXX: 1043893
• DHSP-T4H21NNXX: 1043894
• DHSP-T2C11NNXX: 1063885
• DHSP-T2C21NNXX: 1063886
• DHSP-T4V11NNXX 2 bar: 1057191
• DHSP-T4H21NNXX 2 bar: 1067618

Mặt bích với ống

• Flange với tube, Di = 70.2, length 130 mm, St37: 2017845
• Flange với tube, Di = 70.2, length 240 mm, St37: 2017847
• Flange với tube, Di = 70.2, length 500 mm, St37: 2017849
• Flange với tube, Di = 70.2, length 130 mm, 1.4571: 2017846
• Flange với tube, Di = 70.2, length 240 mm, 1.4571: 2017848
• Flange với tube, Di = 70.2, length 500 mm, 1.4571: 2017850
• Flange với tube, DN125, NL 800 mm, St37: 7047580
• Flange với tube, DN125, NL 1100 mm, St37: 7047581
• Flange với tube, Di = 70.2, length 240 mm, VA: 2063087

Đơn vị điều khiển MCU

• MCU-NWODN01000NNNE: 1045001
• MCU-N2ODN01000NNNE: 1045003
• MCU-PWODN01000NNNE: 1045002
• MCU-P2ODN01000NNNE: 1045004
• MCU remote control unit without power supply unit: 2075567
• MCU remote control unit with power supply unit: 2075568

Đơn vị cung cấp không khí làm sạch bên ngoài tùy chọn

• Purge air unit với blower 2BH13 và purge air hose, length 5 m: 1012424
• Purge air unit với blower 2BH13 và purge air hose, length 10 m: 1012409

Vỏ chống thời tiết

• Weatherproof cover cho purge air unit: 5306108
• Weatherproof cover cho sender/receiver unit với NL up to 735 mm: 2702407
• Weatherproof cover cho sender/receiver unit với NL > 735 mm: 7047582

Phụ kiện

• Connection line, length 5 m: 7042017
• Connection line, length 10 m: 7042018
• Purge air hose DN 25, length 5 m: 2046091
• Purge air hose DN 25, length 10 m: 7047536
• Purge air reduction: 7047538
• Purge air adapter cho instrument air: 7047539
• Non-return valve DN25: 2042278
• Non-return valve g G1/4“ 0.1 bar: 5320060
• Hose clamp D20-32: 7045039
• Hose clamp D32-52: 5300809
• Assembly kit flange: 2018184
• Assembly kit: 2048677
• Control filter set DHSP: 2049045

Tùy chọn cho đơn vị điều khiển MCU

• Analog input module, 2 channels, 100 W, 0/4…22 mA, electrically isolated: 2034656
• Module carrier: 6033578
• Interface, Profibus module DP V0: 2048920
• Interface module Ethernet type 1: 2055719
• Interface module Ethernet type 2: 2069666
• Modbus TCP module: 2059546

Các bộ phận tiêu hao cho 2 năm hoạt động

• Flange seal k100: 7047036
• Flange seal k150: 7047937
• O-ring 57×5: 5321973
• O-ring 57×4,5: 5328042
• Optics cloth: 4003353
• Filter element C1140: 7047560
• Filter element Micro-Topelement C11 100: 5306091
